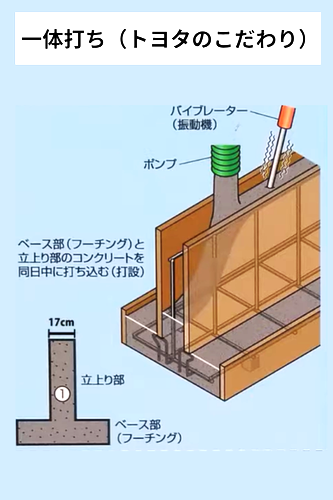

■一体打ち

参考
構造計算の上では、打ち継ぎ部分を考慮していませんので、注意が必要です。

基礎工事現場から解説

地盤改良工事のご紹介

地盤改良工事は大きく、柱状改良工事、PC杭工事表層改良工事、鋼管杭工事の4種類を採用しています、
支持層の深さ、土質、近隣状況等を考慮して補強方法を選定いたします

1     柱状改良工事
　　柱状改良工事は、セメントスラリー注入による湿式の地盤改良工法となります。
　セメント系固化材と水をスラリー状に調合し、施工機の攪拌装置にて原状土と固化材
　スラリーを機械的に攪拌し固化材と土の化学反応により柱状改良体をつくり安定した
　改良地盤とする工法です。
　固化材配合量や貫入抵抗、施工時間がモニターで確認でき、品質管理が容易です。
　また、施工重機がコンパクトであり狭小地でも施工可能で、スラリー注入攪拌方式
　により、低騒音・低振動での施工が可能です。
　施工方法につきましては、位置決めを行い、固化材液を注入しながら攪拌をして掘削
　していきます。掘削完了したところで再び攪拌をしながら引上げます。引上げ後施工
　完了となります。
　　①支持層の確認のための試掘②腐植土（有機質土）がないか土質確認
　　③施工機の確認・設置　④施工機の位置決め⑤掘削・スラリー吐出
　　⑥攪拌・混合⑦支持層貫入⑧杭頭処理⑨杭頭レベル確認

　2　PC杭工事
　ＰC杭工事は、オーガーを用いて表層もしくは中間層地盤まで掘削し、その後杭施工機
　の自重を反力にして杭を圧入によって所定の深度まで貫入させる工法です。
　H型のパイルは、プレストレストコンクリート製品という信頼性が高く、土質による品質
　影響が少ないという特性があり、高精度で短期施工を実現した工法です。
　施工方法につきましては、位置決め後、オーガーによる掘削を行い、杭を建て込み
　圧入していき完了となります。
　実際の施工状況について協力業者の會澤高圧コンクリートさんより説明していただきます。
　①施工機の位置決め②オーガー掘削③杭の圧入④杭頭処理

　3　表層改良工事
　　表層改良工事は、セメント系固化材を散布し、現状土と混合攪拌及び転圧する事に
　より軟弱土を改良する工法となります。
　地耐力の強化、沈下、滑り防止及び液状化防止を目的とした工法です。
　原地盤を改良する為、作業効率が高く、重機を現場条件に合わせて選択でき、狭小
　地での施工が可能です。また、添加量を土質に合わせ調整する事で、所定強度確保
　ができます。
　施工方法につきましては、改良予定深度まで掘削を行い、ほぐし土を埋戻し、固化材
　を散布します。土と固化材を混合・攪拌し、転圧を行います。その後土を埋戻して作業
　完了となります。
　　①改良範囲の区画割り②掘削③ｐＨ確認④ほぐし土埋め戻し攪拌・混合　⑤固化材散布
　　⑥攪拌・混合　⑦中間転圧⑧不陸修正　⑨最終転圧　⑩改良天端レベル確認　⑪整地

　４　鋼管杭工事
　　地盤補強工事の中から鋼管杭工事の工法と特徴について説明いたします。
　鋼管杭工事は、杭を地中にねじ込み、杭本体の体積分の土砂を自動的に杭側面方向
　に押し、安定した支持層に杭を貫入させる支持杭による工法です。
　回転力により杭本体が埋設され振動・騒音がほとんど無く、残土処分も不要です。
　工場生産された鋼管を使用している為、高品質かつ高耐久です。また、杭の埋設工程
　がスピーディーで、短工期での施工が可能です。
　施工方法につきましては、杭の建て込みを行い、杭の固定をし、回転埋設していきます。
　杭の接続を行い、さらに回転埋設を行い支持層に貫入して完了となります。
　　①施工機設置②杭建て込み　③施工機位置決め④回転埋設⑤杭ジョイント部接続・杭延長
　　⑥支持層確認　⑦支持層貫入⑧杭頭処理⑨杭頭レベル確認

L型擁壁の土地を有効利用できるキャンチ基礎のポイントと注意点

瑞浪市松ケ瀬3丁目のモデルハウスで説明します
建築地が斜面なら、敷地を平らにする必要があります。
L型擁壁の場合の注意点を説明します。多くのL型擁壁は建物の荷重が載っても、
大丈夫には作られていませんので、L型擁壁の高さの見付け分（見えている部分）と同じだけ、ベースが敷地側に入り込んでいます。
その為、建物の荷重を支持地盤まで伝えるために、1m 杭の位置を建物中央にずらして、基礎をキャンチさせています。
そうする事で、敷地を有効に使用できます。

敷地利用で迷われてお見えの方は、キャンチ基礎の検討をされてはいかがですか？
